CT-4000系列新威电池测试仪 BTS8.0软件联机操作教程

BTS-4000系列联机教程-主页

CT-4000系列产品简易操作指引

BTS4000系列软件适用于BTS系列小电流及大电流量程，按量程区分有如下代表型号（部分型号）:

小量程 大量程
CT-4008T-5V10mA-164 CT-4008-5V30A-NA
CT-4008T-5V20mA-164 CT-4008-5V50A-NA
CT-4008T-5V50mA-164 CT-4008-5V100A-NA
CT-4008T-5V6A-S1 CT-4008-20V10A-NA
CT-4008T-5V12A-S1 CT-4008-30V10A-NA
CT-4008-5V20A-A CT-4008-40V30A-NA
CT-4008-10V3A-S1 CT-4002-30V100A-NA
CT-4008-10V10A-A CT-4001-50V100A-NA
CT-4008-20V6A-A CT-4001-60V100A-NA



中位机（控制单元）：

（单元设备如5V6A设备是外置独立中位机机箱，组合机箱设备则内置在设备机箱里，一般放置在组合机箱顶端）

正面视图

中位机-新威电池充放电测试系统

控制单元 接收PC端指令，控制电池测试单元按设定步骤工作，采集数据并上传到电脑；

开机默认显示

1 通道状态

2 配置设置

功能键 上，下，返回，确认键 分别是上翻页/自加，下翻页/自减，返回上一级，确认/输入键。（如无新威售后人员指导，请保持所有中位机配置设置均为默认）

深圳新威电池测试系统4000系列联机教程-2

背面视图

RS485 控制单元与电池测试单元的通讯接口；

TCP/IP以太网接口，与电脑端进行数据传输；

AC输入 标准交流电输入（电压值参照出厂硬件配置）；

深圳新威电池测试系统4000系列联机教程

链接

1，设备硬件连接

深圳新威电池测试系统4000系列联机教程-4

请按如图所示

  • 将控制单元的RS485与电池测试单元背面的RS485用直通网线从NO.1依次串接直到最后一台NO.3(假设只有3个测试单元)
  • 将控制单元的TCP/IP网口与电脑的网口用直通（交叉）网线连接起来，中间可以经过交换机或路由器

新威设备联机图片-新威电池充放电仪

IP地址配置检查

设备端 开机后使用上、下翻页键操作控制单元菜单，先进入菜单2 → 检查如下参数（通常出厂前会有默认配置，并将设备IP与服务器/电脑IP地址贴于机器侧面位置，请注意查找，如果数值一致，请勿随意更改）

1 DHCP → manual     //如果是手动，请按返回退到上一级；

2 LP → 192.168.1.XXX  // XXX＝1－255之间的值，网络中保持唯一；出厂前会默认设置，与Device ID 数值保值一致

3 SP → 192.168.1.250  //指定安装有应用程序的电脑主机的IP地址，该设置需要与电脑的IP地址始终保持一致才能联机成功

4 SM → 255.255.255.0  //子网掩码



2，电脑端IP配置

该应用程序要求PC机预装WIN7 64位或者以上操作系统（详细配置需求请参见产品手册，强烈建议Win10系统）

打开电脑的网络和共享中心，选定已连接的以太网 → 属性 → TCP/IP协议版本4 → 使用已有IP地址 → 输入设备的控制单元的SP设定的IP地址 （注意：在Win7系统中，“以太网”名称为“本地连接”）

BTS4000联机教程-IP设定-1-新威电池充放电测试系统

（Win系统菜单栏右下角打开网络共享中心方法）




BTS4000联机教程-IP设定-2-新威电池充放电测试系统

（Win系统中在控制面板中打开网络共享中心）




BTS4000联机教程-IP设定-3-新威电池充放电测试系统

（设定IP地址方法）




BTS4000联机教程-IP设定-新威电池充放电测试系统

（设定IP的具体流程示意图）

3，BTS8.0软件的安装

设置好电脑的IP后，找到随设备配送的光盘并打开BTS-8.0安装程序（或者在线下载[su_button url="http://www.neware-technology.com/bts-8-0-software-download/" target="blank" style="3d" background="#fa7e23" color="#ffffff" size="2" radius="round" icon="icon: star" icon_color="#ffffff" text_shadow="0px 0px 0px #000000"]软件下载[/su_button]），右键以管理员身份运行该程序，初次安装时需要选定全部，再点击下一步。[su_button url="http://www.neware-technology.com/bts-4000-connecting-instruction/" target="blank" style="3d" background="#fa7e23" color="#ffffff" size="2" radius="round" icon="icon: star" icon_color="#ffffff" text_shadow="0px 0px 0px #000000"]下载此教程[/su_button]

BTS8.0软件安装-1-新威电池充放电测试系统

1，选择对应的新威测试系统软件版本，双击安装程序后安装；

2，默认全选后进入安装进程。



X64组件及.NET4.5.2安装图解

BTS8.0软件安装-2-新威电池充放电测试系统



BTS8.0-BTSClient-新威电池测试系统客户端安装图解BTS8.0软件安装-3-新威电池充放电测试系统

BTS8.0-BTSServer-新威电池测试系统服务安装图解BTS8.0软件安装-4-新威电池充放电测试系统

安装完成！

4，软件联机映射

  • 登录

BTS8.0 联机-登录-新威电池充放电仪

用户名：admin, 密码：neware

  • 重置映射

鼠标右键右边空白区域，出现右键下拉菜单，选择“重置映射”。

BTS8.0联机-通道映射-新威电池充放电仪

  • 通道映射界面

鼠标右键右边空白区域，出现右键下拉菜单，选择“主通道默认映射”-“1x8”，然后再重复单击右键，选择“保存映射”。通道映射完成。

BTS8.0联机-通道映射界面-主通道-新威电池充放电仪

BTS8.0联机-通道映射界面-主通道-1-新威电池充放电仪

  • 完成映射

BTS8.0联机-主通道界面-新威电池充放电仪

  • 启动测试

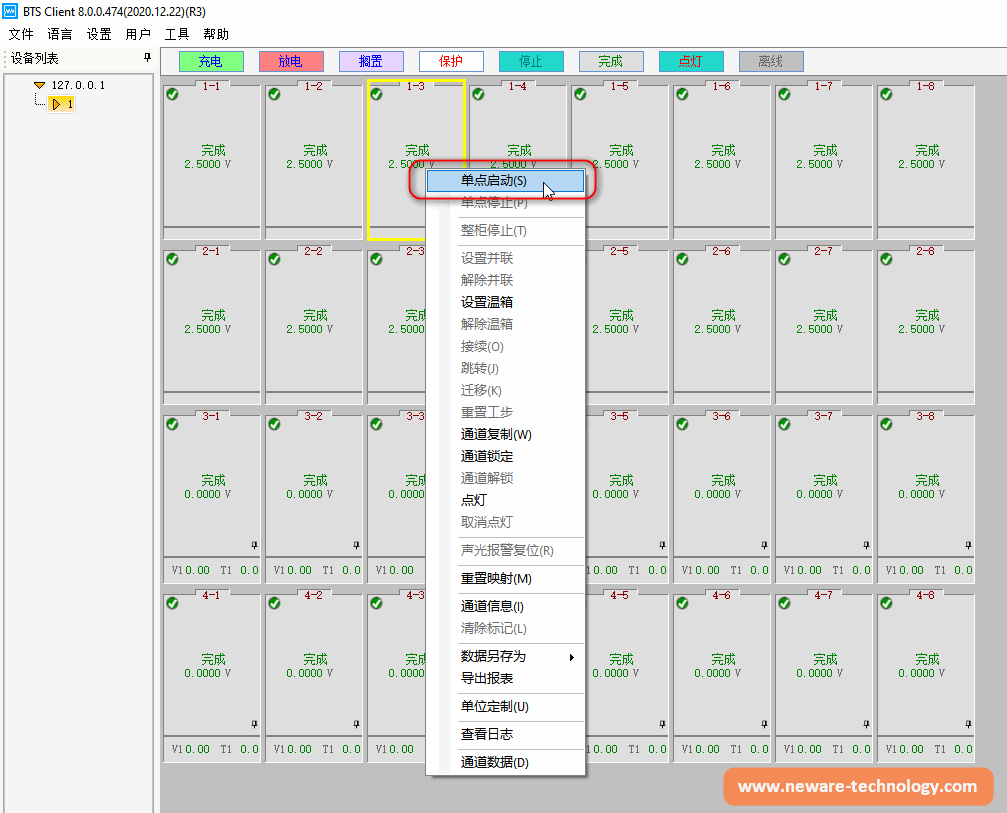

选择对应的通道，可单选，可多选，可全选通道。右键选择“单点启动”，进入工步编辑启动界面。

BTS8.0联机-单点启动-新威电池充放电仪

  • 启动工步界面

在此界面，用户可以编辑对测试工步的管理（保存，读取），条码管理，测试工步的备份设置，DBC以及SMBus通讯设置；又有对主通道，辅助通道的记录条件和保护条件的设置。中心位置则为用户可自主对每一行编辑选择对应的工步类型。常用的有恒流充电、恒流恒压充电、恒流放电等，通过不同的充放电工步叠加，从而得到不同的充放电工序流程。系统安装用户编辑好的工步流程下发测试流程。

BTS8.0联机-启动测试界面-新威电池充放电仪

（在启动测试后，设备的充放电状态会显示出来，在软件中则是字体有颜色变化和具体文字表述；在设备端，则有LED灯表示不同的充放电状态，绿色灯代表充电，红色灯代表放电，黄色灯代表搁置状态）

如果在测试过程中，软件通道显示出“蜂鸣器报警”，即在测试过程中此时的电池状态达到了用户设定的某一个保护条件。右键此通道，选择“声光报警复位”，此时通道的显示状态变为“保护”状态。单击此通道左上角的感叹号，可以查看通道保护的信息，可提供新威售后人员快速判定保护的原因，或者通过文字描述自行判定保护的原因，从而分析测试流程是否正确。

  • 查看数据

右键需要查看数据的通道，选择“通道信息”，系统会自动弹出测试中的数据。

BTS8.0联机-查看数据-新威电池充放电仪
